Diodă laser stivuită pe verticală

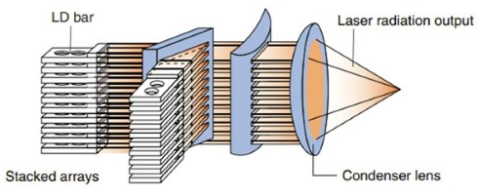

Dioda laser stivuită vertical constă din numeroase bare laser cu diode dispuse vertical, fiecare funcționând în serie. Acest aranjament permite o amprentă mai mică și un design mai compact. În plus, optica de modelare a fasciculului poate fi atașată la stiva de diode pentru modelarea fasciculului și lentilele de colimare pentru a focaliza fasciculele de ieșire individuale într-un singur fascicul de ieșire de mare putere (ca în laserele cu diode directe).

Canal macro

Canal micro

Stiva VCSEL

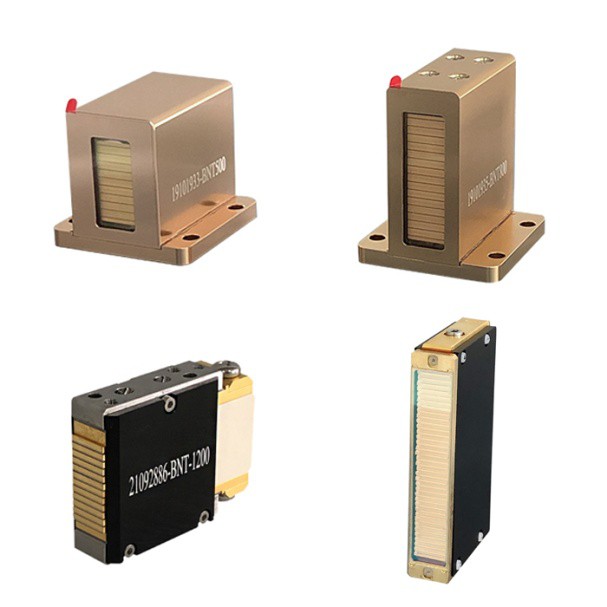

Diodele laser stivuite pe verticală de la BrandNew sunt stive laser de mare putere, răcite activ, cu colimare, concepute pentru aplicații precum pomparea laserelor în stare solidă și cu fibre, procesarea materialelor și diodele laser stivuite pe verticală sunt componente cheie utilizate pentru îndepărtarea părului cu laser, laser. refacerea pielii, reducerea ridurilor și oftalmologie, terapie fotodinamică pentru a numi câteva.

Matricea laser Vertical Stack funcționează folosind știința semiconductoarelor și un material semiconductor special pentru a produce lumină laser. Într-o diodă laser, acest material este realizat în așa fel încât să existe mai mulți electroni excitați decât electroni relaxați, determinând electronii excitați să treacă cu laser atunci când matricea laser Vertical Stack se calmează. Acest lucru creează o lumină monocromatică focalizată numită laser. Cuvântul „diodă” din „diodă laser” înseamnă că este realizat ca un anumit dispozitiv semiconductor de bază, numit diodă de joncțiune pn, prin aranjarea a două materiale semiconductoare împreună într-un mod special pentru a crea condițiile potrivite pentru laser. Matricea laser Vertical Stack este ca un grup de diode laser care lucrează împreună într-un pachet sau o matrice. Configurarea matricei laser Vertical Stack face ca laserul combinat să fie mai puternic și mai puternic. Rețelele laser Vertical Stack sunt dispozitive importante care utilizează medii de câștig optic și cavități rezonante pentru a produce lumină. Designul acestor componente este esențial pentru laserele moderne. Este prezentată o schemă a unei cavități laser, inclusiv un filtru opțional de selectare a modurilor pentru modurile de cavitate. Matricea laser Vertical Stack mediul de câștig absoarbe radiația, dar o poate amplifica folosind energia de intrare, producând astfel lumină. Cavitatea rezonantă acceptă mai multe moduri, iar dacă câștigul depășește pierderile, modul atinge pragul și emite lumină coerentă.

Diodele laser funcționează de obicei în spectrul infraroșu apropiat până la vizibil, cu lungimi de undă de aproximativ 400 până la 2000 nanometri (nm). Acest interval de lungimi de undă este util pentru o varietate de aplicații care necesită o anumită culoare de emisie de lumină. Este demn de remarcat faptul că diodele laser specializate pot fi utilizate și în afara acestui interval pentru scopuri industriale, științifice și medicale specifice.

Luați ca exemplu laserul cu diodă cu matrice Vertical Stack de 808 nm:

Un laser cu diodă cu matrice verticală de 808 nm se referă la un tip specific de diodă laser care emite lumină la o lungime de undă de aproximativ 808 nanometri (nm). Aceasta se încadrează în regiunea infraroșu apropiat a spectrului electromagnetic. Laserul cu diode cu matrice verticală de 808 nm reprezintă lungimea de undă a ieșirii laserului. Laserul cu diodă de 808nm Vertical Stack care emite la această lungime de undă are o varietate de aplicații, inclusiv proceduri medicale, procesare de materiale, telecomunicații și cercetare științifică. În domeniul medical, laserul cu diode cu matrice de 808nm Vertical Stack este adesea folosit în dermatologie pentru îndepărtarea părului și tratamente ale pielii datorită capacității lor de a fi absorbite de melanina în foliculii de păr și țesutul pielii. În plus, aceste lasere cu diode cu matrice Vertical Stack de 808 nm sunt utilizate în sistemele de pompare cu laser, iar lungimea lor de undă specifică este potrivită pentru anumite tipuri de lasere cu stare solidă.

Modulul laser cu semiconductor cu diodă cu matrice Vertical Stack de 808 nm este proiectat pentru aplicații de îndepărtare a părului cu laser cu diode cu matrice Vertical Stack. Laserul cu diodă cu matrice verticală de 808 nm poate furniza până la 10 bare laser într-un pachet vertical stivuit pentru a forma o ieșire laser de mare putere, cu cea mai mare putere de ieșire continuă a luminii laser cu o singură bară de 100 W. Acest laser cu diodă cu matrice verticală de 808 nm adoptă tehnologia de stivuire a barelor laser de înaltă densitate cu o distanță mică între bare, astfel încât modulul să poată obține o ieșire laser de înaltă luminozitate, menținând în același timp o dimensiune mică, oferind o funcționare eficientă. Putere de ieșire laser cu diodă cu matrice de 808 nm Vertical Stack până la 1000 W Pachet compact, design eficient de disipare a căldurii Pachetul fără indiu oferă o fiabilitate mai mare Răcirea cu apă a canalului macro, fără cerințe speciale de calitate a apei. Pentru a îmbunătăți în mod cuprinzător performanța și puterea laserelor cu semiconductor de mare putere, tehnologia de disipare a căldurii pe două fețe este utilizată pentru a optimiza gestionarea termică și proiectarea termică a stivelor verticale cu laser semiconductor de mare putere și a dispozitivelor cu o singură bară, astfel încât a laserelor semiconductoare cu o singură bară de 808 nm în modul de funcționare cu undă continuă atinge 100 W; puterea stivelor verticale de 808 nm 20 bar ajunge la 2000W. În general, avem o matrice stivuită de 760 nm, 808 nm, 976 nm, 1064 nm, care poate fi potrivită în mod arbitrar în matrice stivuită cu două sau trei lungimi de undă, o matrice stivuită cu trei lungimi de undă este în prezent mai mult pe piață, cum ar fi 808 nm, 976 nm, cum ar fi 1064nm , sau 760 nm, 808nm, 976nm, 1064nm, cum ar fi patru lungimi de undă compania noastră. Avem, de asemenea, puterea este, în general, de la 300W la mii de wați, variind de la 500W, 600W, 800W, 1000W, 1200W și așa mai departe.

Primul pas în producerea laserului cu diode cu matrice Vertical Stack este proiectarea unui cip în funcție de funcția dorită și transformarea cipului într-o napolitană. Deoarece napolitana este aranjată în mod repetat de cip, când ne uităm la napolitana finalizată, puteți vedea că există multe structuri mici asemănătoare zăbrelei, în care o rețea mică este echivalentă cu un cip. Cu cât volumul de cip este mai mare, cu atât este mai mic numărul de cipuri care pot fi produse pe napolitană, tehnologia de ambalare electronică și structura hardware a dispozitivului, tehnologia de ambalare electronică acoperă o gamă largă, iar apoi cipurile și modulele atașate ale circuitului card instalat pe placa de sistem. În linii mari, întregul proces este adesea denumit „ambalare” sau „asamblare”. Cu toate acestea, în industria semiconductoarelor, ambalarea semiconductoarelor laser cu diode cu matrice Vertical Stack implică, în general, numai procesele de tăiere a plachetelor și de ambalare la nivel de cip.



Matricea laser Vertical Stack poate funcționa fie continuu, fie în modul pulsat, care depinde în principal de alegerea modului său de lucru și de cerințele aplicației. Matricea laser cu stivă verticală cu undă continuă poate produce laser pentru o lungă perioadă de timp și stabil, iar puterea sa de ieșire este stabilă. Lungimile de undă obișnuite ale matricei laser Vertical Stack cu semiconductor continuu includ 808nm, 976nm, 1310nm, 1450nm, 1625nm etc. Laser de ieșire a matricei laser Vertical Stack cu semiconductor cu impulsuri sub formă de impulsuri, iar puterea lor de vârf este de obicei mare, dar puterea medie este scăzută. Lungimile de undă obișnuite ale laserului cu semiconductor cu impulsuri includ 905 nm și 1550 nm etc., cu o putere de vârf de aproximativ zeci de wați. Impulsurile laser pot fi foarte scurte, cum ar fi nivelul „picosecundă”, ceea ce înseamnă că timpul pulsului este de ordinul picosecundelor, iar 1 picosecundă este egal cu o trilionime dintr-o secundă (10E-12 secunde). Sursa continuă de pompă cu matrice laser Vertical Stack furnizează în mod continuu energie și generează o ieșire laser pentru o lungă perioadă de timp, obținând astfel laser continuu. Puterea de ieșire a laserelor continue este în general scăzută, ceea ce este potrivit pentru ocaziile care necesită operarea continuă a matricei laser Vertical Stack (cum ar fi comunicarea cu laser, intervenția chirurgicală cu laser etc.). Laserele continue au, de asemenea, avantaje. După stabilizarea frecvenței, se poate obține o lățime de linie foarte îngustă, care poate fi utilizată pentru distanța cu laser și spectroscopie fină.

1. Micro-Channel Vertical Stack laser array - modul de răcire activ

Canalele de apă Vertical Stack laser și benzile de apă de pe radiatorul sunt foarte apropiate, în general în jurul 0.15-0.2 mm, astfel încât rezistența termică este mică și eficiența de disipare a căldurii este mare. Dispozitivul monolitic cu matrice laser Vertical Stack are o capacitate de putere mare (100 W sau mai mare pentru funcționarea cu val continue și 700 W pentru funcționarea cu val cvasi-continuă). În plus, radiatorul cu matrice laser Vertical Stack acționează ca un electrod pozitiv și necesită apă de răcire de înaltă calitate, cum ar fi apa deionizată.

2. Disiparea căldurii matricei laser Vertical Stack macro-canal - modul de răcire activ

Pregătirea radiatorului cu matrice laser Vertical Stack cu macro-canal poate fi simplificată, iar distanța dintre canalul de apă și radiatorul de bandă poate fi puțin mai mare, de obicei mai mare de 0,2 mm. Canalul de apă al matricei laser Vertical Stack Macro-canal are de obicei găuri de trecere sau structuri dentare specializate concepute pentru a crește suprafața de schimb. Din această categorie aparțin structurile de matrice laser Vertical Stack cu macro-canal, cum ar fi modulele depilatoare, modulele DPL și barele inelare de 10000-watt. Macro-canal Vertical Stack laser Array Radiatoarele de căldură cu canale de apă nu sunt de obicei folosite ca medii conductoare și nu necesită o calitate foarte înaltă.

1: Epilarea cu laser Vertical Stack este o tehnologie modernă neinvazivă de îndepărtare a părului care poate îndepărta în siguranță, rapid și permanent părul în exces de pe corp. Epilarea cu matrice laser Vertical Stack se bazează pe teoria acțiunii fototermale selective, permițând matricei laser Vertical Stack cu lungimi de undă specifice să pătrundă în epidermă fără a deteriora foliculii de păr epidermici. Melanina din firul de păr absoarbe selectiv energia matricei laser Vertical Stack, iar foliculii de păr sunt încălziți, coagulați și necrozați, iar părul nu mai crește.

2: Repararea cicatricilor în picosecundă este o metodă de utilizare a matricei laser Vertical Stack pentru a trata cicatricile. Matricea laser Vertical Stack eliberează o lumină cu energie ridicată pentru a trata zona cicatricei, care poate îndepărta eficient cicatricile, ușura pigmentarea și poate stimula regenerarea colagenului.

3: Boala parodontală este o boală orală cronică cauzată de o infecție bacteriană. Tratamentul cu matrice laser Vertical Stack al bolii parodontale este foarte simplu și rapid. Datorită efectului său bactericid, tratamentul cu laser Vertical Stack poate reduce numărul de bacterii care intră de obicei în sânge în timpul intervenției chirurgicale.

Metoda corectă de utilizare a matricei laser Vertical Stack este: lentila de modelare a matricei laser cu stivă verticală este o lentilă cilindrică. Zona suprafeței de intrare a matricei laser Vertical Stack este mai mică decât aria suprafeței de ieșire laser a cristalului de ghidare a luminii. Cristalul de ghidare a luminii este o prismă patruunghiulară obișnuită, iar fața de capăt mică a prismei patrulatere obișnuite a cristalului de ghidare a luminii este adiacentă capătului de ieșire al laserului semiconductor. Unghiul dintre talia suprafeței laterale a trapezului isoscel și marginea inferioară adiacentă lentilei de modelare laser este mai mare de 110 grade, care este un laser semiconductor stivuit vertical. Suprafața laterală este acoperită cu o peliculă de reflexie completă. Dispozitivul de răcire include un scaun de răcire din metal instalat în afara cristalului de ghidare a luminii, iar scaunul de răcire din metal este montat detașabil cu un cap de comprimare la rece din metal situat la capătul emițător de lumină al cristalului de ghidare a luminii. Dispozitivul de răcire include, de asemenea, un dispozitiv de răcire pentru răcirea scaunului de răcire din metal. Scaunul de răcire din metal este un scaun de răcire din cupru, capul de comprimare la rece din metal al matricei laser Vertical Stack este de cupru, iar lungimea și lățimea suprafeței exterioare a capului de compresie la rece sunt, respectiv, mai mari decât lungimea și lățimea capătului de ieșire a luminii a cristalul de ghidare a luminii.

1: Păstrarea la rece a matricei laser Vertical Stack

Un alt factor important este capacitatea de control al temperaturii a proiectorului în sine, adică sistemul de răcire. Este necesară o răcire eficientă. Ciclurile active de răcire asigură o disipare mai eficientă a căldurii. În plus față de hardware, atunci când temperatura ambientală a camerei mașinilor este prea mare, puterea de ieșire a luminii poate fi ajustată automat pentru a reduce pentru a evita supraîncărcarea sursei de lumină laser.

2: Puterea unității matricei laser Vertical Stack

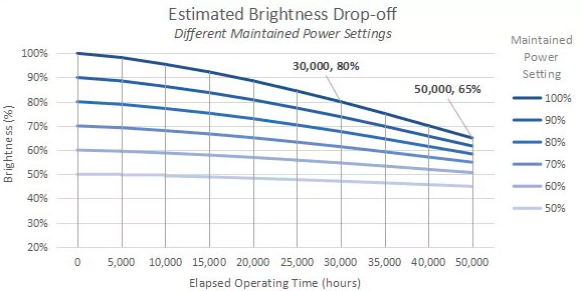

Puterea unității matricei laser Vertical Stack este un factor mai complex. Cu cât puterea de funcționare zilnică este mai mare, cu atât rata de degradare este mai rapidă. De exemplu, într-un mediu cu temperatura camerei mașinilor de 25 de grade , dacă rețeaua laser Vertical Stack funcționează întotdeauna la 100% putere maximă, atunci după 30,000 ore de funcționare, luminozitatea sa va scădea la 80% din luminozitatea maximă inițială.

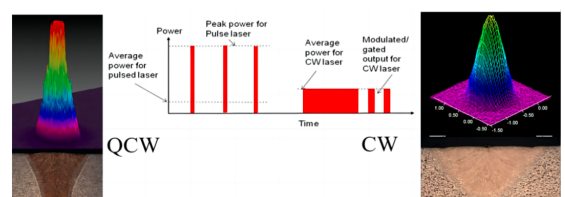

Matricea laser CW Vertical Stack, care se traduce prin „Undă continuă”, se referă la dispozitivele care oferă o ieșire laser neîntreruptă în timpul funcționării. Matricea laser CW Vertical Stack este cunoscută pentru puterea lor de vârf mai mică și puterea medie mai mare. Atunci când se efectuează reglarea procesului a matricei laser CW Vertical Stack, există câțiva parametri cheie pe care să se concentreze, inclusiv forma de undă de putere, cantitatea de defocalizare, diametrul miezului spotului și viteza de procesare. Reglarea precisă a acestor parametri este esențială pentru a obține rezultate optime de prelucrare și pentru a asigura eficiență și calitate ridicate a procesului cu laser.

Laserul cu diodă cu matrice laser QCW Vertical Stack sau laserele „Undă cvasi-continuă” funcționează prin emiterea luminii laser într-un model intermitent. Distribuția de energie a laserului cu diode cu matrice laser QCW Vertical Stack este mai concentrată, ceea ce înseamnă că au o densitate de energie mai mare, ceea ce are ca rezultat o penetrare mai mare. În metalurgie, această distribuție a energiei creează un bazin de topitură în formă de „peg” de adâncime și lățime mai mare, oferind laserului cu diodă cu matrice laser QCW Vertical Stack un avantaj semnificativ în procesarea aliajelor cu reflexie ridicată, materialelor sensibile termic și microconexiunilor.



Ce este un microcanal

Microcanalul este un fel de mod de disipare a căldurii cu bară laser cu diodă. Este ca un bărbat întins pe gheață cu o suprafață pentru întregul corp pentru a se răcori. Puteți vedea din următorul radiator cu microcanal. Există mai multe straturi de găuri pentru a face disiparea căldurii. Deci, cu modul micro-canal, stiva laser cu diode poate funcționa bine și nu are probleme de ardere. De obicei, am importat acest tip de radiator din Germania cu o calitate bună și calea navigabilă cu mare precizie.



Ce este un canal macro

Canalul macro este o altă modalitate de disipare a căldurii barei laser cu diode. Este ca un om care stă pe gheață cu suprafața picioarelor să se răcească. Nu poate fi comparat cu o stivă de răcire cu microcanal. Dar și acest tip de stivă laser cu diode cu niște găuri în interior pentru reciclarea apei. Vedeți, barele laser cu diode sunt montate pe o stivă mare de metal cu cupru acoperit direct. Ei nu pot contacta complet calea navigabilă 100%. Deci, răcirea cu apă nu este ușoară. De asemenea, acest tip de stivă necesită o profesie înaltă pentru a face găurile pentru răcire, mai ales pentru proiectarea căii navigabile.

Brandnew Technology, unul dintre cei mai importanți producători și furnizori de laser cu diode din China, are o fabrică profesională care produce laser cu diodă verticală de înaltă calitate, laser cu diodă cu micro-canal, laser cu diodă cu macro-canal, laser cu diodă răcit cu apă, laser cu diodă cu matrice verticală, stack bar diode laser și vinde la preț competitiv. Bine ați venit la comerțul cu ridicata al produselor noastre fabricate în China.
