De ce încărcarea stocată a diodei a fost ușor
Sarcina de stocare a diodelor a fost considerată drept un dușman, dar uneori, dacă vrem să o folosim, putem, de asemenea," să facem prieteni inamici" ...
Fiecare tip de diodă se numește" taxa de stocare" (taxa de stocare) caracteristici, efectul său este atunci când dioda este modul de conducție (modul de conducere înainte) de curent de sarcină, poate lăsa fluxul de curent nu este oprire imediată, inclusiv oprirea diferită merită explorată.
Efectul de bază al încărcării de stocare este că tensiunea inversă pe diodă nu este oprită imediat și curentul va continua să curgă în direcția opusă din direcția opusă pentru o perioadă limitată de timp. Pentru a explica mai clar, să ne luați un exemplu de circuit de rectificare cu o undă și jumătate (circuit de redresare cu jumătate de undă): în primul caz, avem o diodă ideală cu sarcină de stocare zero, fără curent invers, de sub vizibil la ideal forma de undă.
Redresor redus cu jumătate de undă a diodei de recuperare
În exemplul de mai sus, când unda sinusoidală traversează zero volți, comutatorul diodei nu se întâmplă imediat, dar există un timp de transmisie invers scurt, dar semnificativ; În plus, procesul formei de undă de ieșire la zero este foarte rapid, astfel încât armonicele în frecvența de excitație sunt" sol fertil" de EMI, care poate fi foarte dificil de controlat și inhibat.

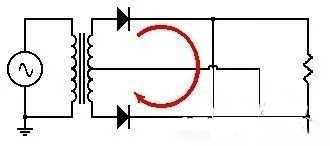

Și dacă nu vorbim&# 39 pentru un moment de redresor cu undă completă, puteți vedea în continuare impulsurile curente ale diodei inverse și aceste impulsuri pot provoca, de asemenea, un scurtcircuit al impulsului în jurul sursei de excitație, așa cum se arată mai jos.
Scurtcircuit instantaneu
Frecvența circuitului și impulsul curentului de scurtcircuit vor produce într-adevăr unele probleme grave de EMI și ondulare. De exemplu, o estimare a unei diode destul de lente 1N4007, al cărei timp nominal de recuperare este de 30 mu Sec, este prezentată mai jos.
Timp lent de recuperare a diodei
Dacă frecvența de excitație este de 60 GHZ, jumătatea ciclului este 1/120 de secundă sau 8,3333 mSec, unghiul de conducere a curentului invers este de 180 ° înmulțit cu 30 mu din Sec, împărțit la 8,3333 mSec, rezultatul este de 0,648 °. V RMS de ordinea energiei de excitație, precum și 0,648 ° din tensiunea de excitație: 120 * SQRT (2) * sin (0,648 °)=1,92 V, rezultatul este suficient pentru a conduce nu avem' circuitul curentului de impuls, ca" de mai sus; scurtcircuit instantaneu" că săgeata roșie afișată în imagine.
Redresor rapid de redresare cu jumătate de undă
Până în prezent, taxele de depozitare au fost considerate" dușmani", dar uneori, dacă vrem să-l folosim, putem" să ne facem prieteni". Dacă luăm frecvența de excitație crescută de la 60 hz și 400 hz numărul cablului de alimentare la modulația de frecvență HF / VHF / UHF și folosește componentele numite yode step recovery diode (step recovery diode), putem obține rectificarea celor de mai jos:
Rectificare cu jumătate de undă a diodei de recuperare
Aici puteți vedea, dioda încărcată stocată într-un ciclu de formare a undelor de antrenare deliberat întinse în curent invers de întreținere, ideal până la 270 °; Așa cum am observat înainte ca o diodă de recuperare lentă să producă o frecvență de excitație armonică nedorită, săriți o diodă de recuperare în trepte, ne trebuie frecvența de excitație armonică, putem face următoarea diagramă a circuitului de dublare a frecvenței (multiplicator de frecvență).
Circuit de frecvență a diodei de recuperare în trepte
Imaginați-vă o intrare de 100MHz care va produce 300MHz de ieșire, foarte frumoasă!
Și apoi vom analiza o altă componentă, dioda de înaltă frecvență. Când frecvența este suficient de mare, taxa de stocare nu se va epuiza în mod deliberat; Putem folosi dioda PIN va lua sarcina ca nivel curent a funcției de impedanță dinamică și caracteristicile schimbării, caracteristicile diodei PIN ca componente variabile de atenuare a semnalului RF / cuptor cu microunde (element de atenuare a semnalului RF / cuptor cu microunde) de aplicat, figura următoare.
